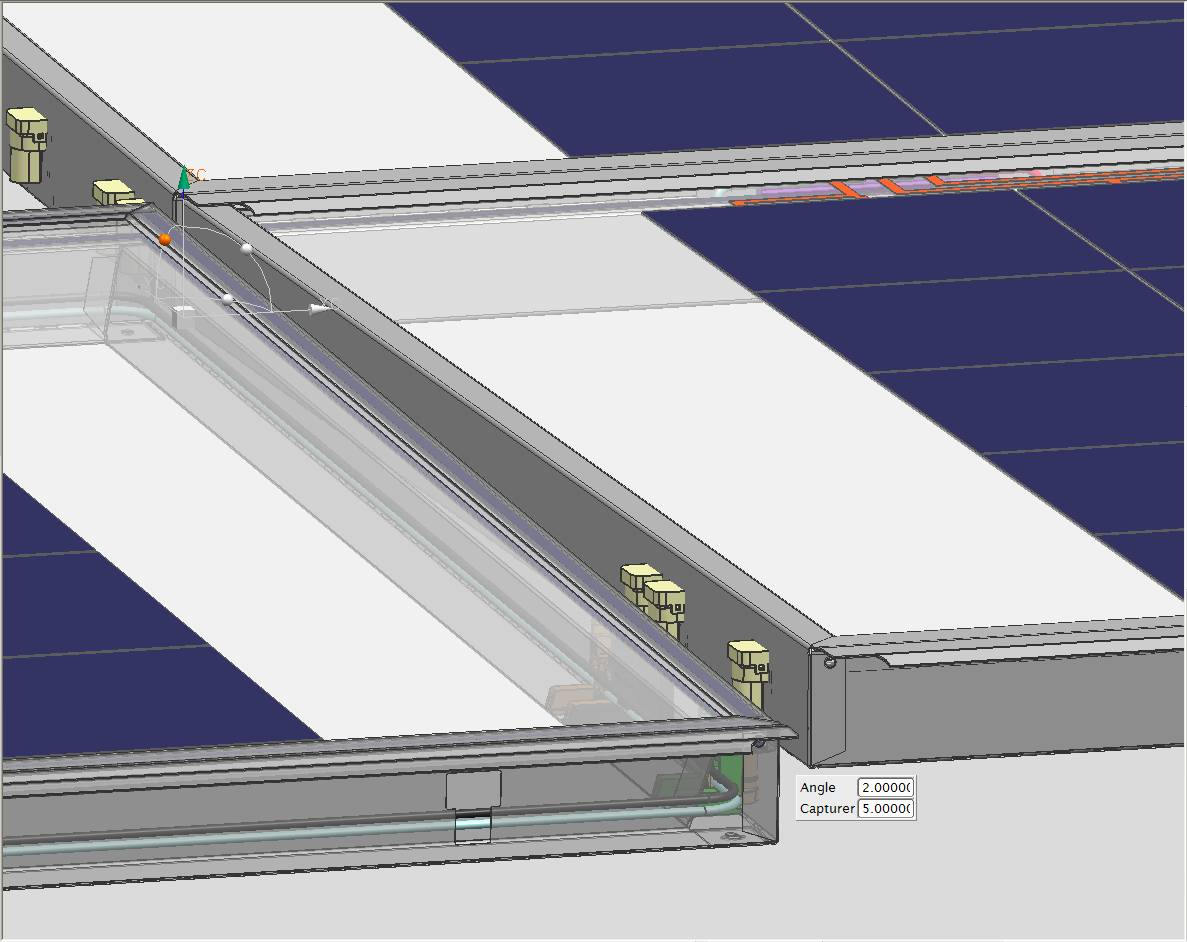

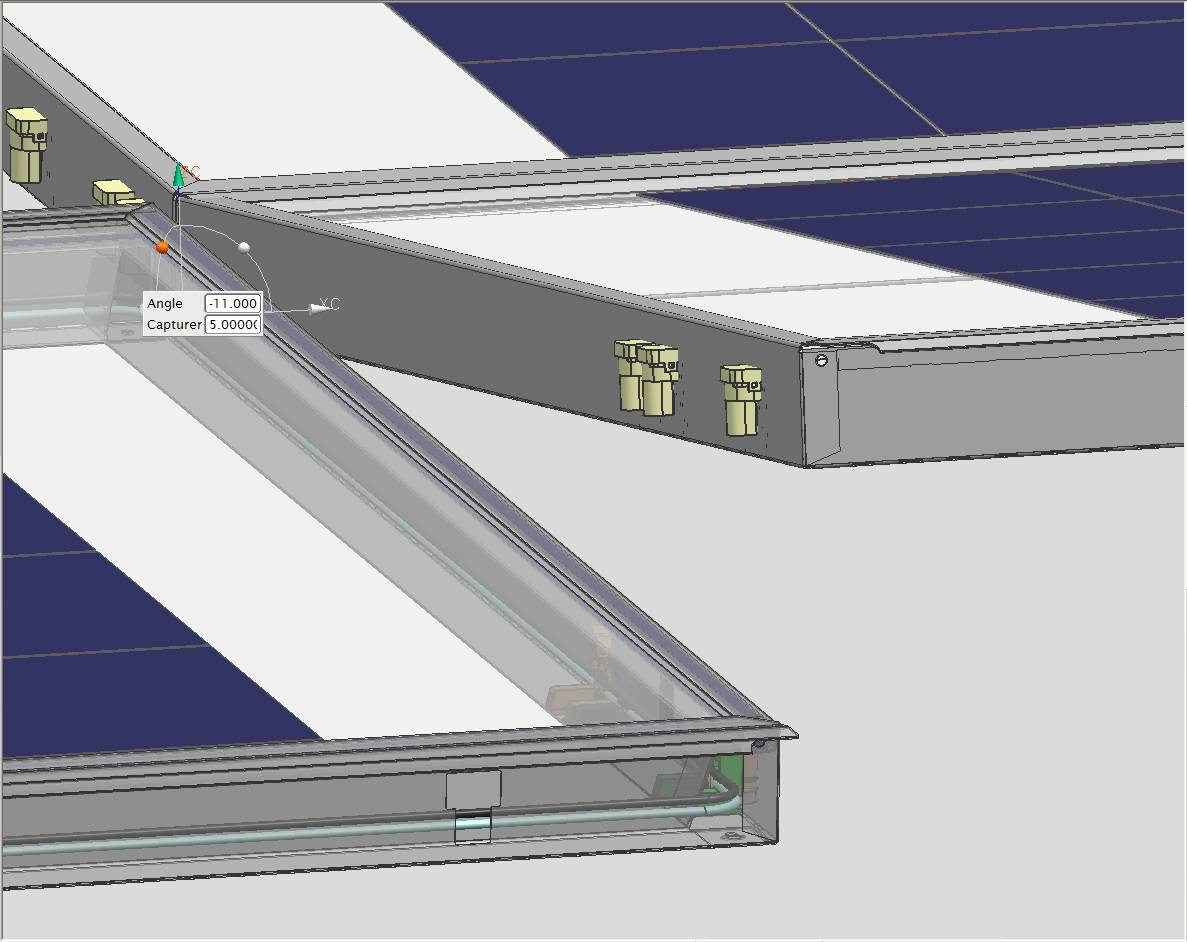

Assembly of the BIPV system
Le système SolarStyl® se monte comme un « Mécano » :
- Les rails et traverses arrivent équipés de leurs pièces plastiques (PBT chargé de fibres de verre)
- L’assemblage se fait simplement. Par conception, les assemblages ne peuvent être que montés correctement.
- Les rails sont vissés sur les poutres. Les vis et les poutres doivent respecter les recommandations pour garantir une force d’arrachement élevée.
- Aucun déchet métallique ne reste sur le chantier.
- Lorsque les rails et traverses sont assemblés, on amène les modules photovoltaïques sur le chantier pour les installer. Ceci évite les frais de gardiennage.
- Recommandations pour choisir un système
- Méthode de montage : Technique de montage des rails et traverses, Poser les modules, Abergements
- Installation de modules photovoltaïques avec boîte de jonction conventionnelle
Recommandations pour choisir un système photovoltaïque
Recommendations for choosing a PV system
Facile à installer, SolarStyl® est conçu pour garantir la sécurité des personnes et des biens.
En petites puissances, par exemple 3 à 6 kW, dans sa version premium, SolarStyl® est en « Plug and Play » :
- Les rails et traverses s’installent simplement.
- La connexion électrique des modules est automatique.
- Seul un câble est à raccorder à l’onduleur.
Cependant, les recommandations suivantes doivent être prises en compte pour l’installation des modules.
- Tout d’abord, il faut s’assurer que l’installation sur la toiture donnera une production d’électricité suffisante. Pour ce faire, on peut avoir une estimation du productible (en kWh) selon la puissance photovoltaïque fournie (en kW), en utilisant le logiciel européen PVGIS: « Photovoltaic Geographical Information System » accessible sur le site https://re.jrc.ec.europa.eu/pvg_tools/fr/#PVP
- Il faut ensuite vérifier qu’une ombre ne vient pas se mettre sur la toiture : arbres, fils électriques, immeubles voisins.
- Puis il faut s’assurer de l’esthétique du système utilisé. Une installation mal conçue va dégrader la valeur du bâtiment.
- Enfin, le choix des matériaux est important. Par exemple, l’aluminium utilisé largement dans les systèmes actuels a un coefficient de dilatation très élevé qui oblige à utiliser des systèmes de compensation des déformations. C’est la raison du choix de l’acier pour SolarStyl®.
Télécharger
Technique de montage des rails et traverses du système photovoltaïque SolarStyl®
Installation technique for the rails and traverses of the SolarStyl® photovoltaic system
De nombreux systèmes d’installation de modules photovoltaïques sont utilisés alors qu’ils présentent des défauts qui menacent la sécurité des personnes et des biens. Par ailleurs, des malfaçons fréquentes peuvent être observées.
Le système SolarStyl® a été conçu pour être installé par des personnes sans expérience.
En effet, le calepinage du système photovoltaïque SolarStyl® est préparé en usine, un système de détrompage empêche les erreurs de pose et de connexion, ce qui limite l’initiative des installateurs.
SolarStyl® est en « Plug and Play ».
L’installation se fait en trois étapes :
- Préparation de l’abergement bas du système SolarStyl® ce qui permet une ventilation correcte en sous face des modules. Une entrée d’air de 20 mm minimum est assurée.
- Montage de la trame de rails et de traverses SolarStyl® sur le mur ou la façade du bâtiment. Cette trame peut être préassemblée au sol. Les différents strings du système photovoltaïque sont reliés automatiquement, en parallèle ou en série, grâce à une pieuvre de câbles préparée en usine.
- Pose des abergements latéraux
- Insertion des modules SolarStyl®. La connexion électrique est automatique, pour la version Premium, ainsi que la liaison équipotentielle de toutes les masses métalliques.
- En version SolarStyl® Classic, on utilise des connecteurs MC4. La liaison équipotentielle de toutes les masses métalliques est automatique.
- Pose des abergements hauts du système SolarStyl®.
- Connexion des câbles à l’onduleur.
Le principe du montage est décrit dans la présentation suivante.
Assemblage du système SolarStyl®.
Source Solarte. Installation à Prades.
Poser les modules
La pose des modules SolarStyl® est d’une grande simplicité.
Après avoir fixé l’ensemble des rails et traverses, et corrigé la planéité grâce aux vérins de calage, il suffit d’accrocher les modules SolarStyl® sur la traverse supérieure et de les déposer doucement. Les modules SolarStyl® se calent automatiquement dans leurs alvéoles et se connectent électriquement sur le module inférieur.
La connexion électrique automatique se fait soit de bas en haut, soit latéralement, selon le choix de l’installateur. Le calepinage du système est défini en bureau d’études, et les modules SolarStyl® fabriqués à la demande.
Les modules sont bloqués par un système de parcloses, elles-mêmes fixées par une vis de sécurité.
Un ressort de contact renforce la liaison équipotentielle du système SolarStyl® pour une mise à la masse simplifiée.
Un écrou de contact fixé en usine sur les rails et traverses de rive permet de fixer le câble de mise à la terre.
Abergements
La configuration des rails et traverses de rives permet d’installer simplement la liaison entre la surface SolarStyl® étanche et les tuiles, à l’aide de tôles d’acier minces pliées simplement ou de noquets.
Installation de modules photovoltaïques avec boîte de jonction conventionnelle
Certains maîtres d’ouvrage souhaitent bénéficier des avantages de SolarStyl® et conserver leur fournisseur de laminés photovoltaïques qui utilisent des « boîtiers de jonction » conventionnels.
Dans ce cas les câbles de sortie du courant sont accessibles.
- L’expertise de l’installateur garantit que l’installation est faite sans boucles d’induction.
- Le système SolarStyl® offre ses performances mécaniques, son esthétique et son étanchéité.
Installation SolarStyl® de modules conventionnels
Modules installés en toiture industrielle
